Кабель звуковой AC97 вывода звука на front pfnel

с разъема материнской платы на переднюю front pfnel панель корпуса системного блока с аудио разъемами

:
Цена:
50.00 руб.
Артикул:Z555984
Наличие: В наличии (83)
Гарантия:14 дней
Состояние:Новый
Бренд:PC-1
Тип :Кабель к Fron Panel
Цвет:Черный
Комплект:OEM
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне
Кабель звуковой AC97 вывода звука на front pfnel - Pic n 259642Открыть в новом окне

Описание товара

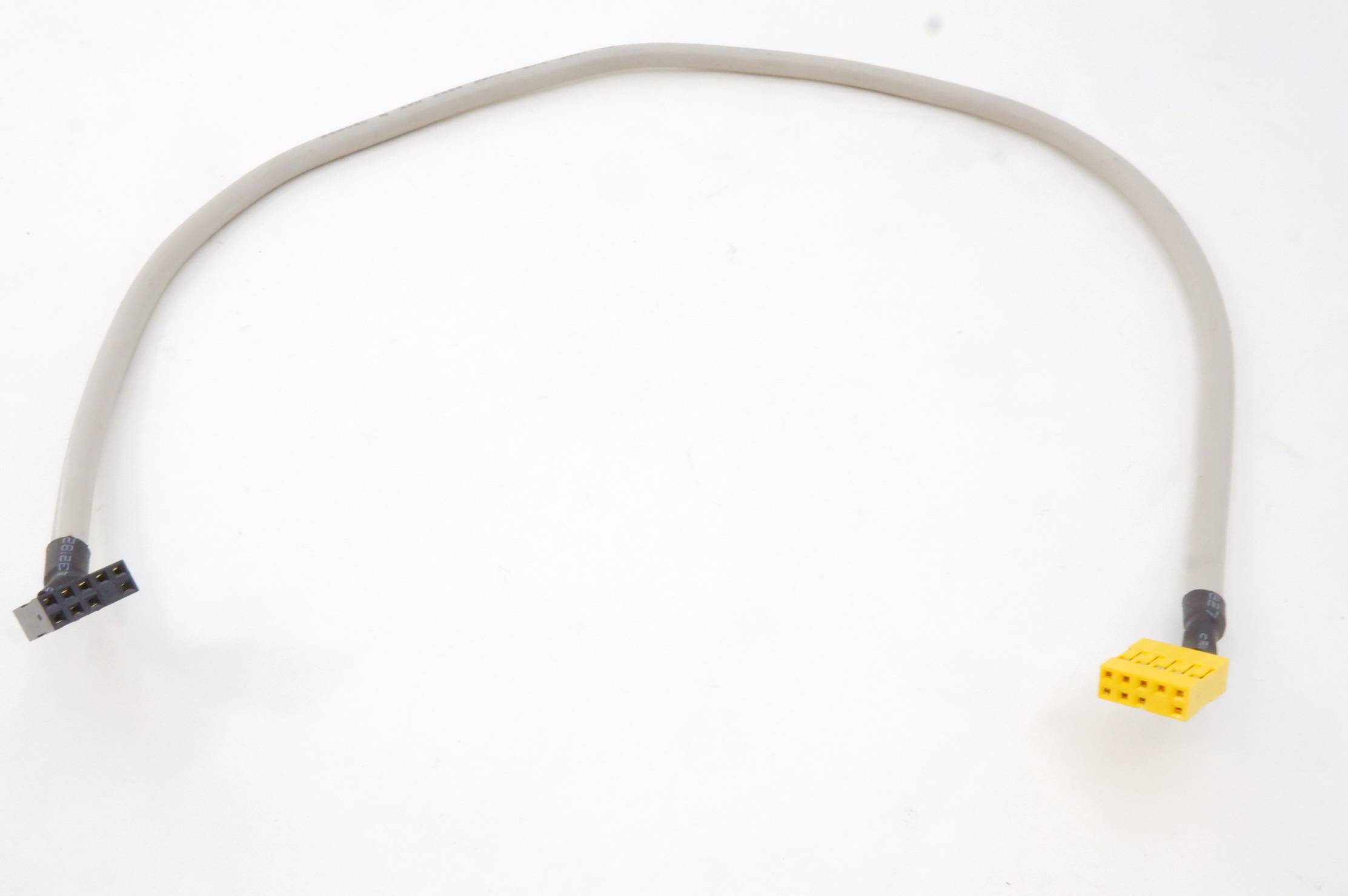

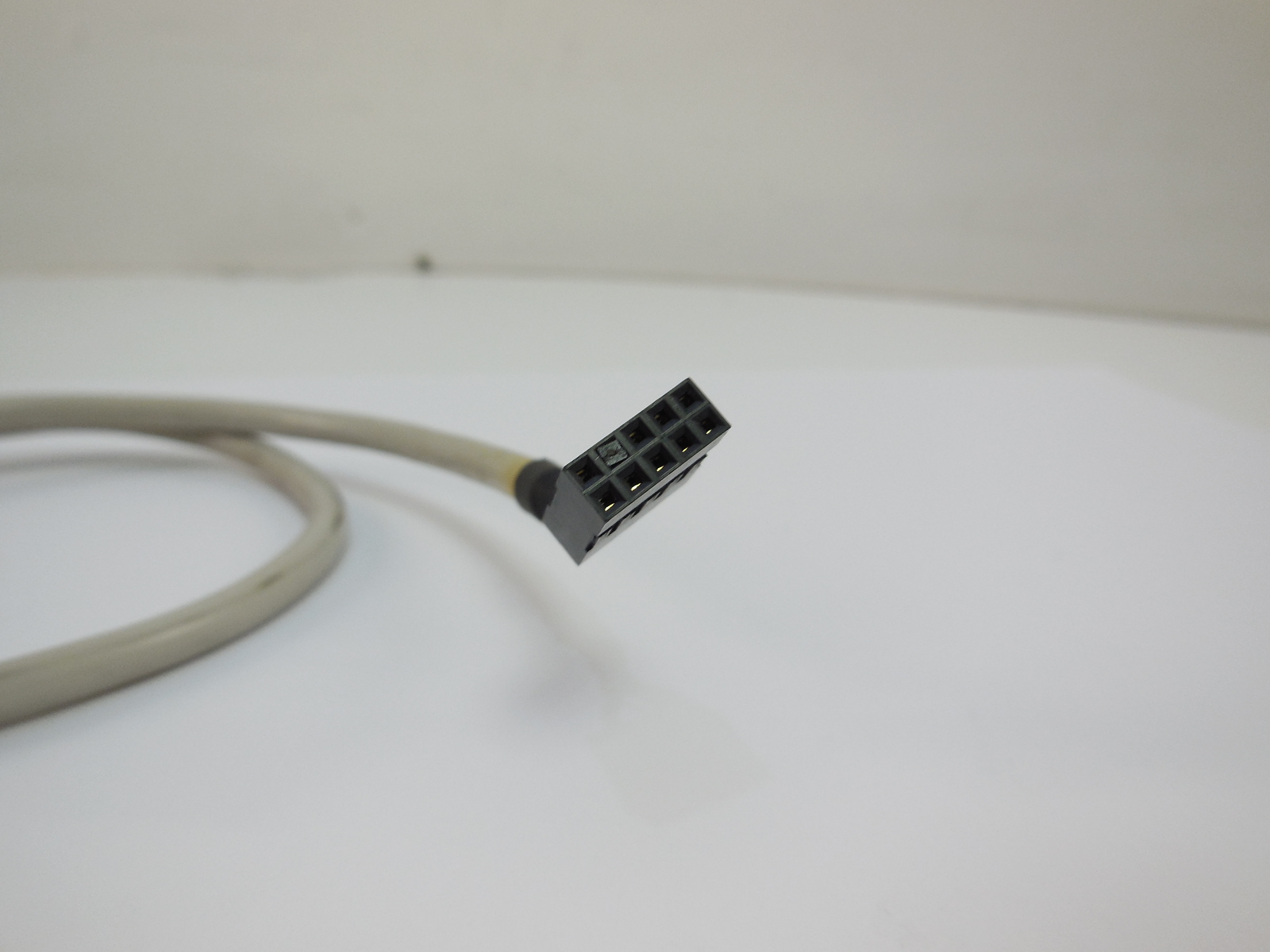

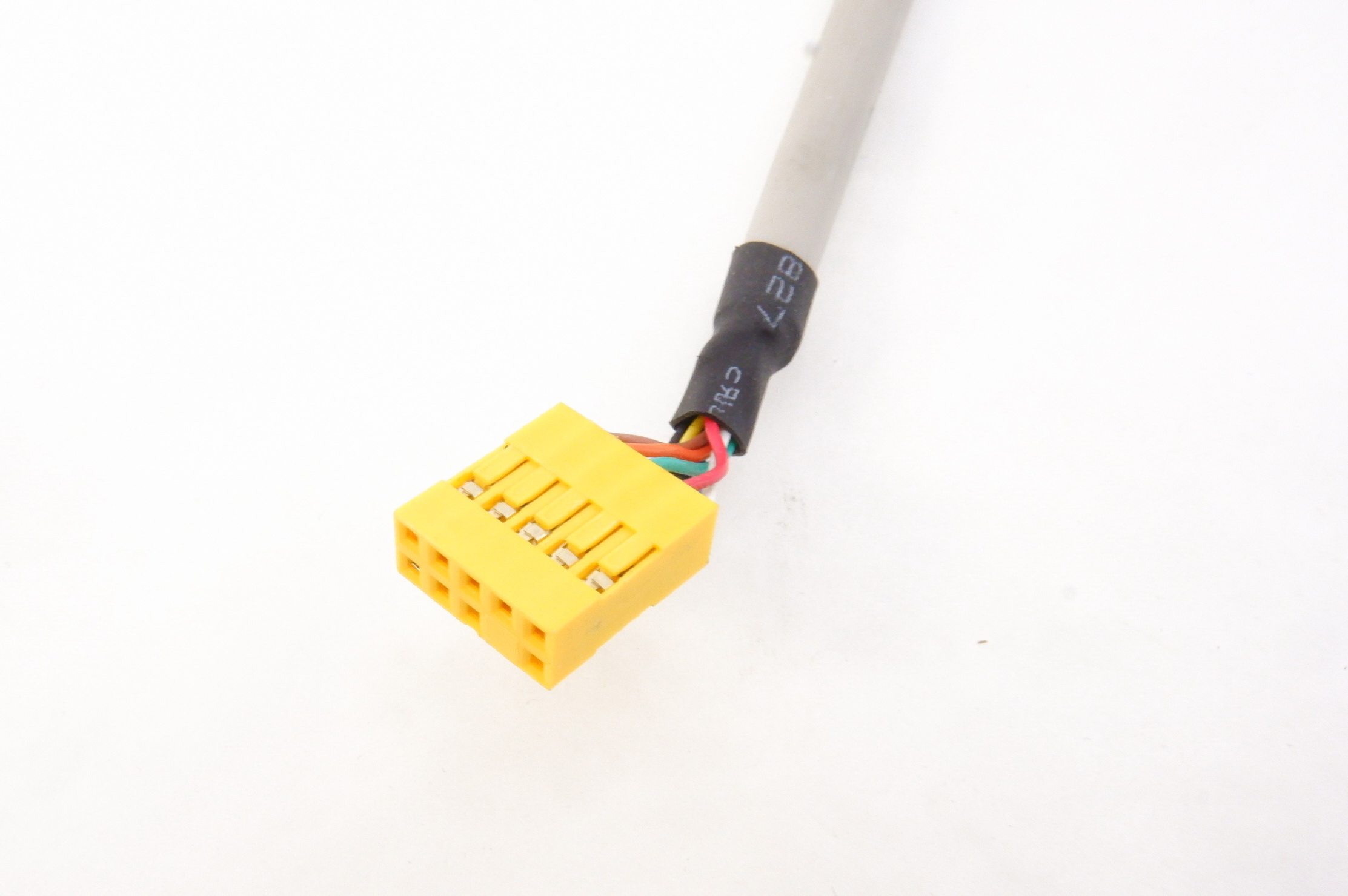

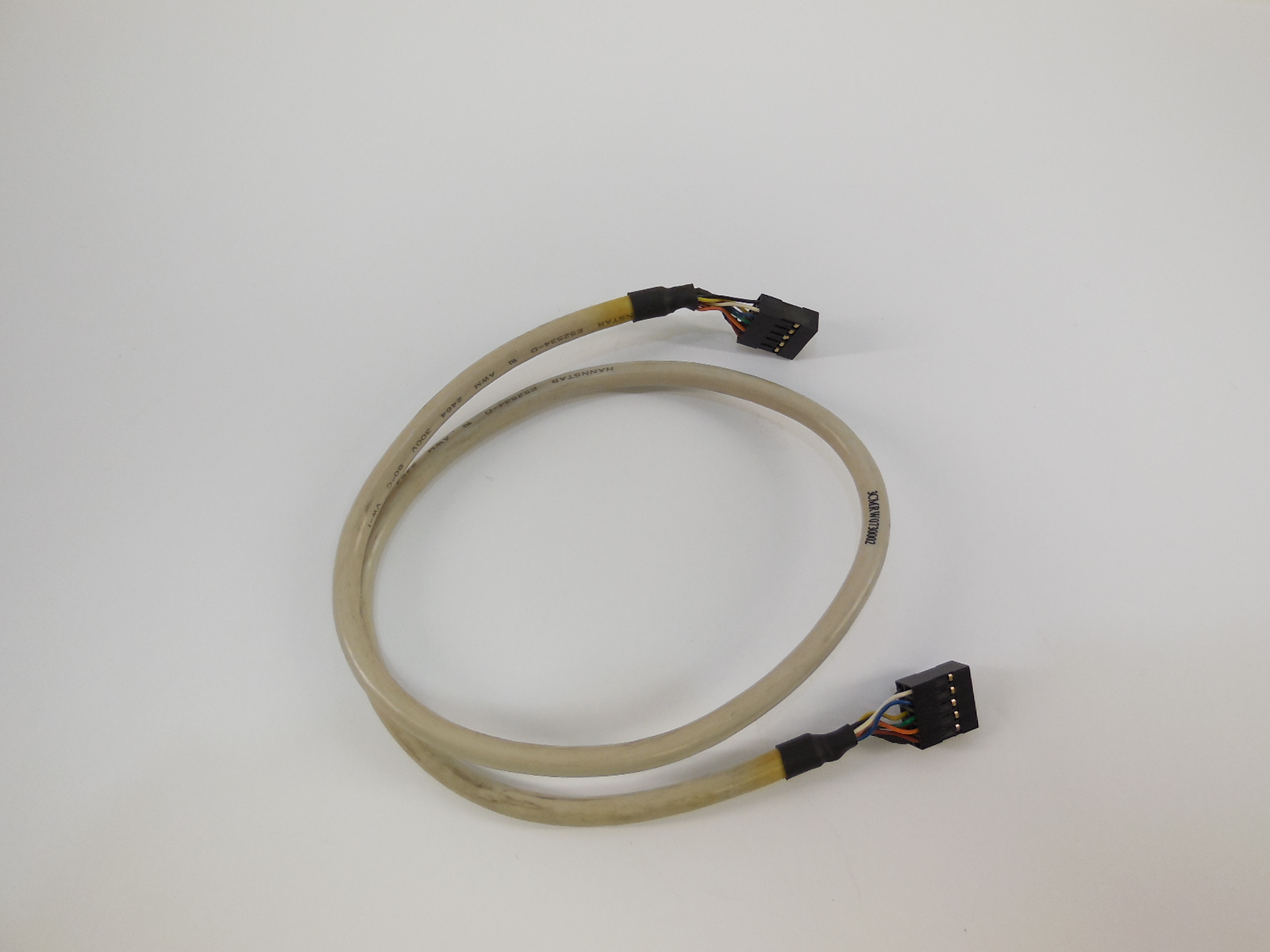

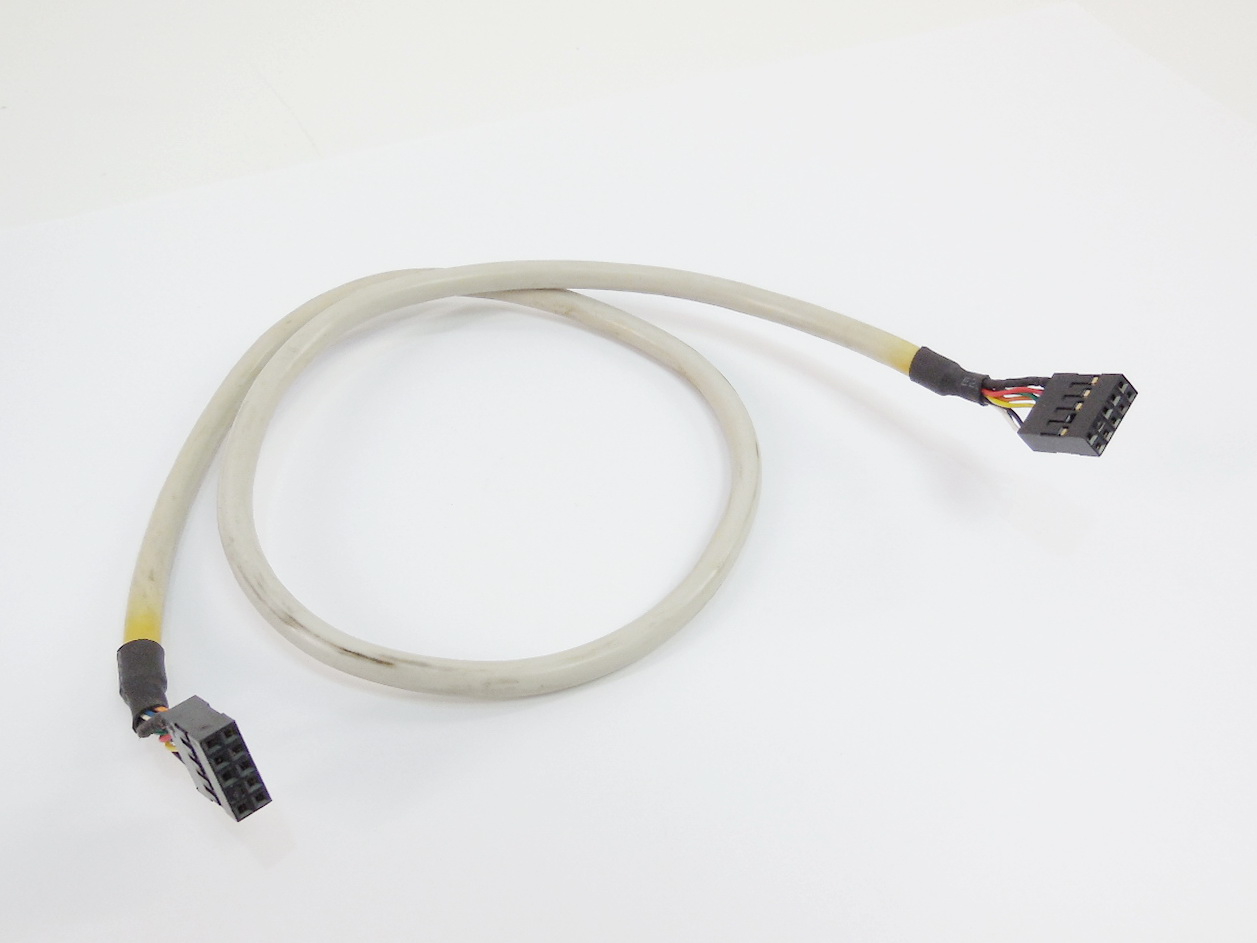

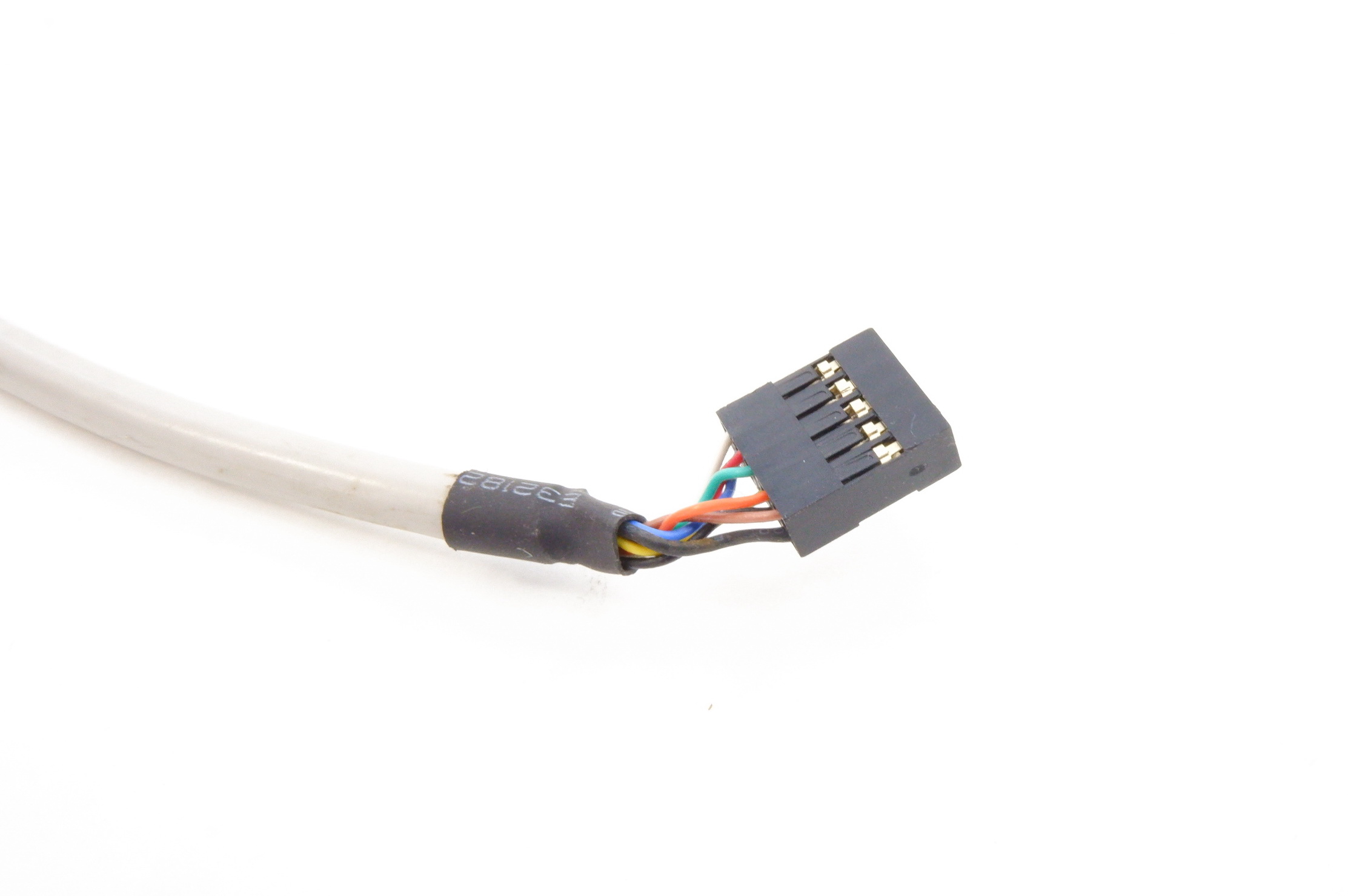

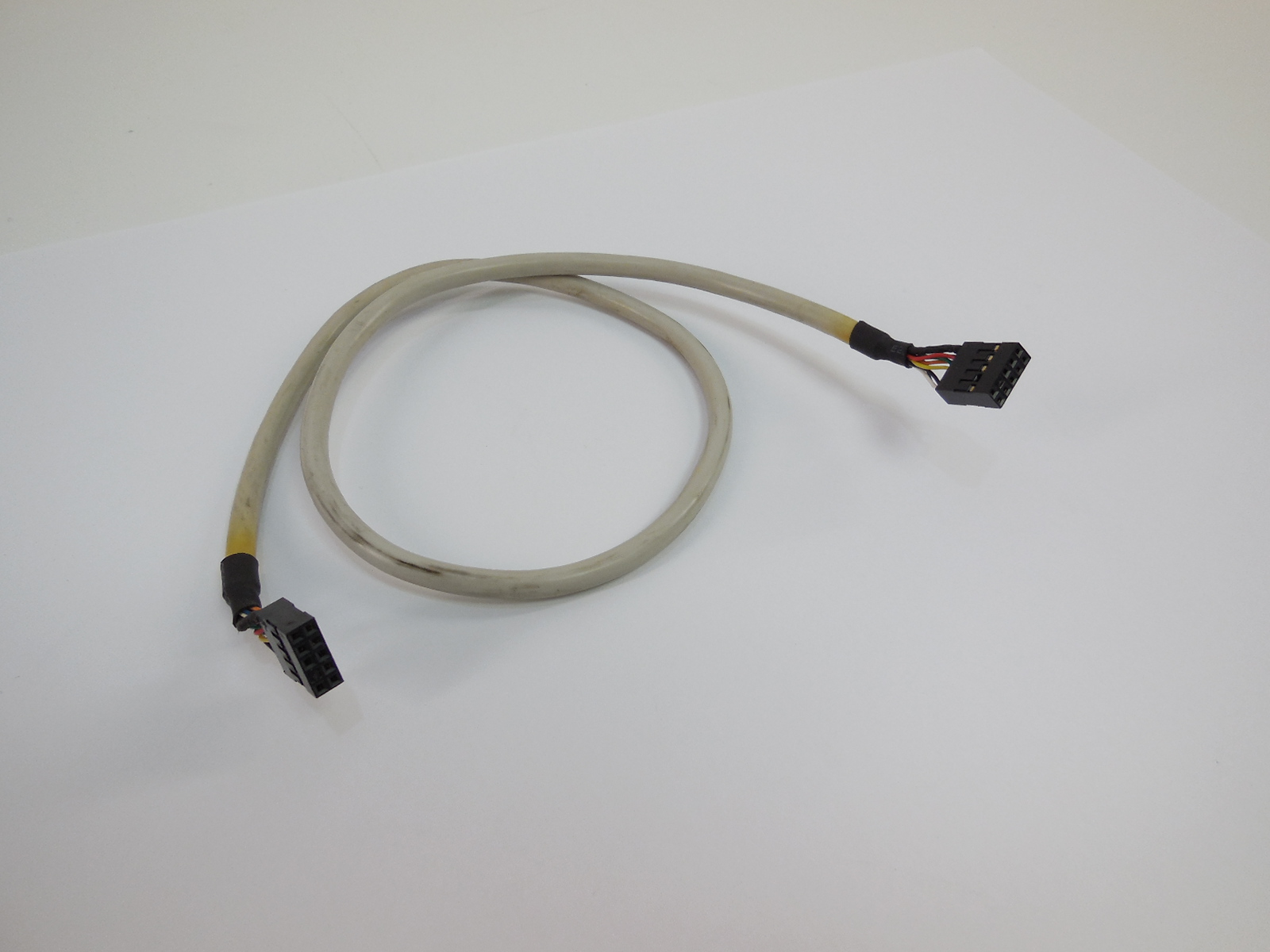

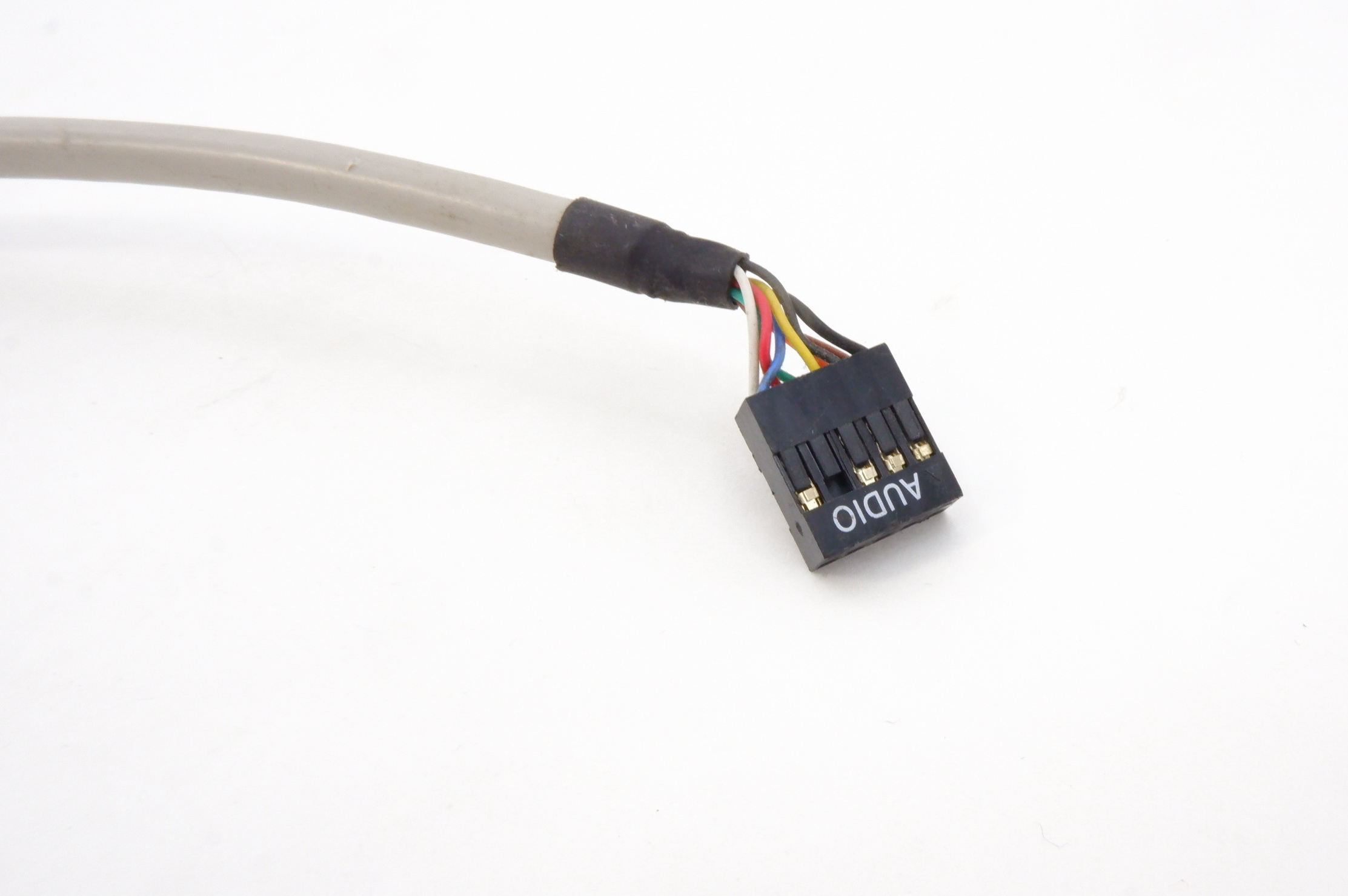

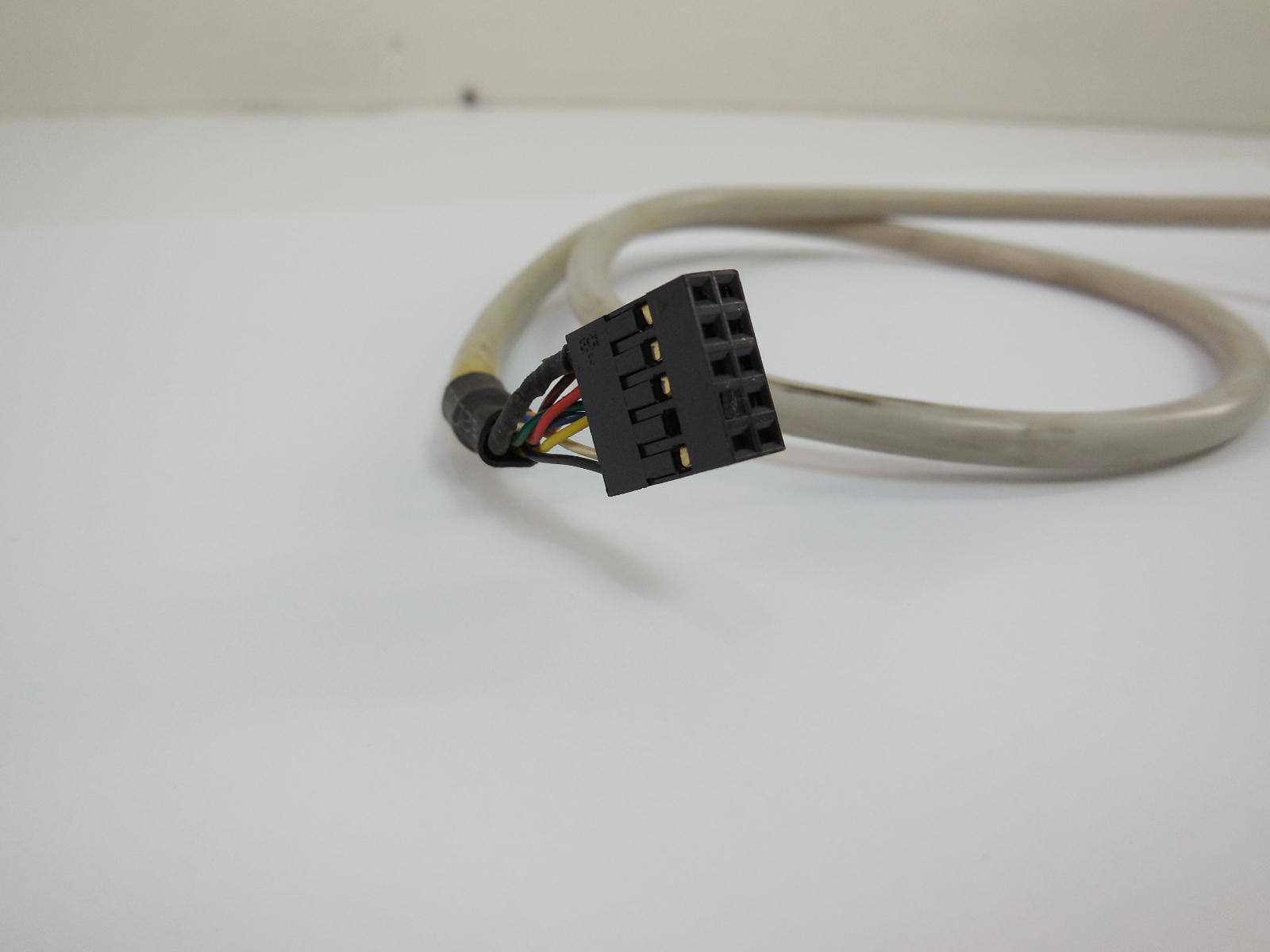

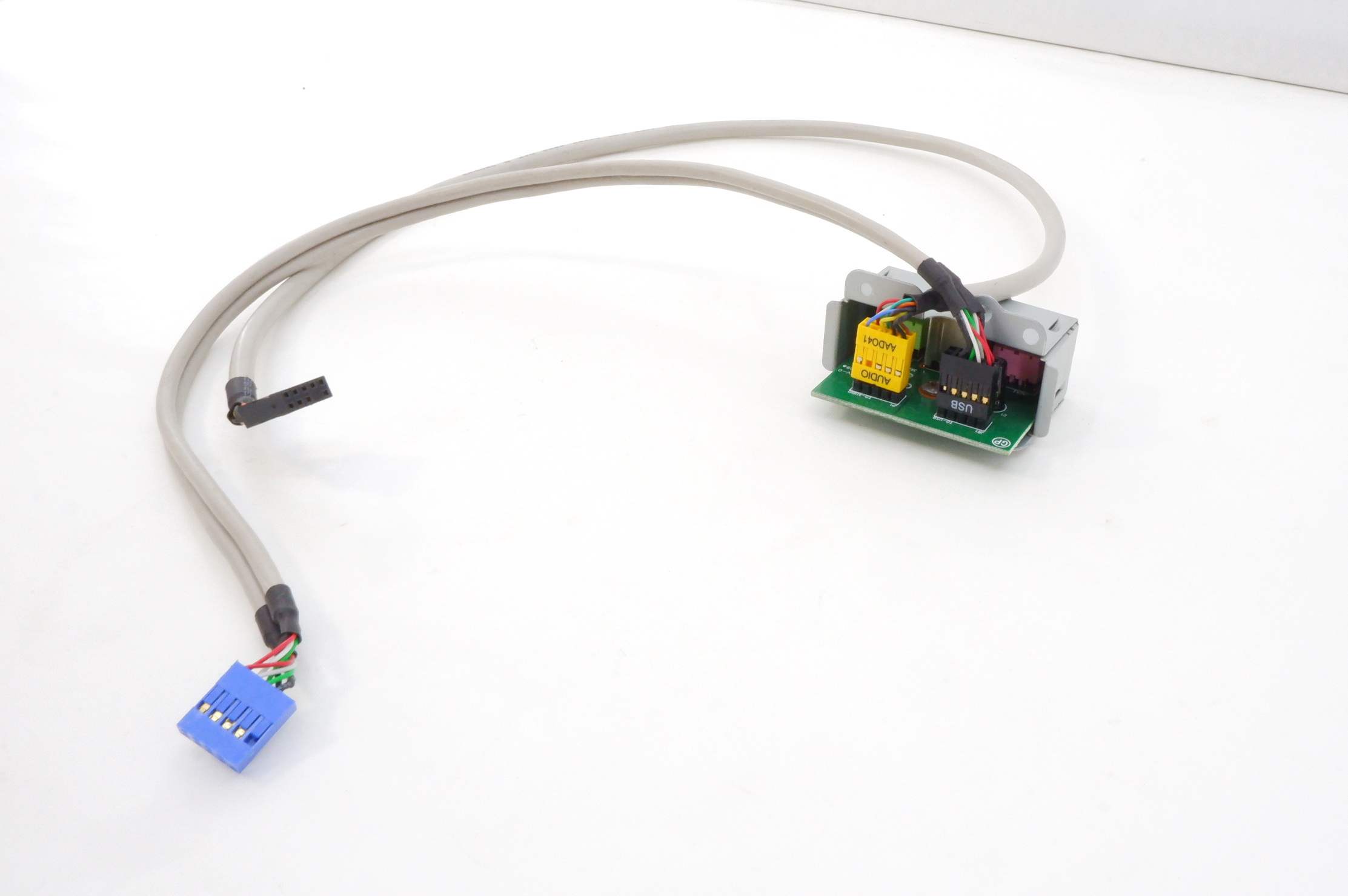

Кабель звуковой AC97 Audio Codec '97 с коннекторами для вывода звука с разъема материнской платы на переднюю front pfnel панель корпуса системного блока с аудио разъемами

Этот стандарт используется в основном в системных платах, модемах, звуковых картах и корпусах с аудиоьрешением передней панели

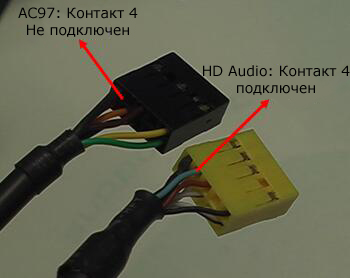

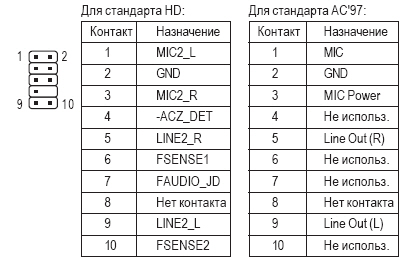

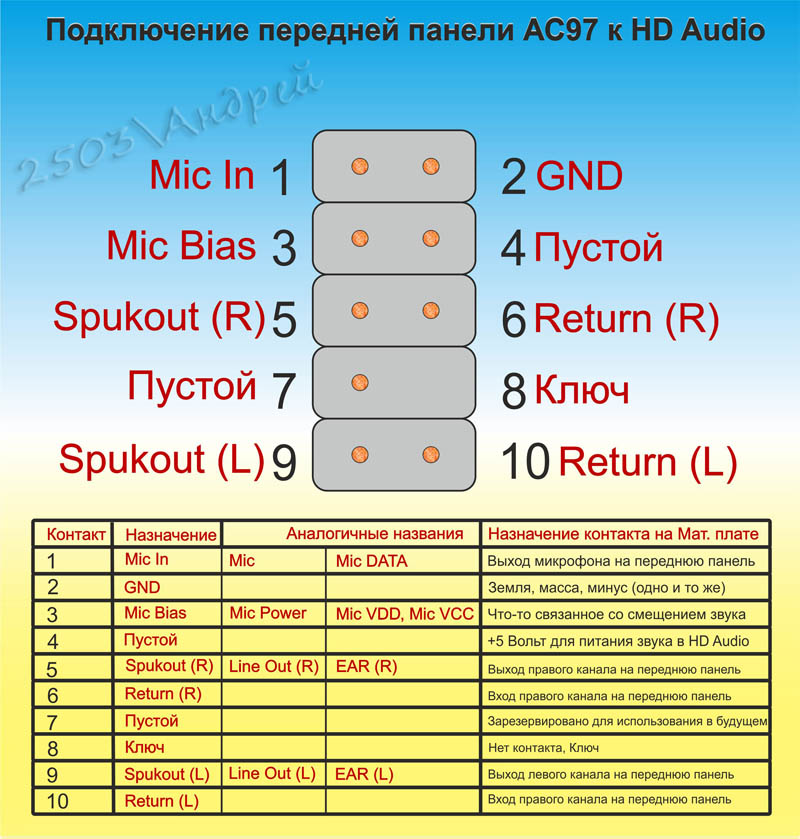

Pin Signal Name Function
1 AUD_MIC Front Panel Microphone input signal Выход микрофона на переднюю панель
2 AUD_GND Ground used by Analog Audio Circuits Земля, масса, минус — как хотите
3 AUD_MIC_BIAS Microphone Power Что то связанное со смещением звука на микрофоне, надеюсь кто то более точно сообщит.
4 AUD_VCC Filtered +5 V used by Analog Audio Circuits 5 вольт питания для звука
5 AUD_FPOUT_R Right Channel Audio signal to Front Panel Выход правого канала на переднюю панель
6 AUD_RET_R Right Channel Audio signal to Return from Front Panel Вход правого канал на переднюю панель
7 HP_ON Reserved for future use to control Headphone Amplifier Зарезервировано для использования в будущем
8 KEY No Pin Бестолковый контакт
9 AUD_FPOUT_L Left Channel Audio signal to Front Panel Выход левого канала на переднюю панель
10 AUD_RET_L Left Channel Audio signal Return from Front Panel Вход левого канала на переднюю панель

Обычно мы имеем колодку или отдельные контакты с загадочными надписями:
1 MIC-VCC, 2 MIC-IN, 3 GND, 4 EAR L, 5 EAR R, 6 LINE L, 7 LINE R

По поводу звука все просто:
6 LINE L в 9 AUD_FPOUT_L
4 EAR L в 10 AUD_RET_L
7 LINE R в 5 AUD_FPOUT_R
5 EAR R в 6 AUD_RET_R

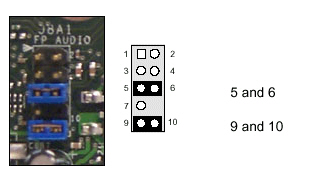

Учтите что на некоторых системных платах не будет звука при установленных драйверах если не будет джамперов на этих контактах и не подключена передняя панель:

Статья FPANEL — подключение пищалки, кнопок Power, Reset, индикаторных светодиодов
